نوع پوشش: پوشش کامپوزیتی

زمان اجرا: سال 1399

گارانتی: ۱۰ سال

مشخصات عمومی مخزن

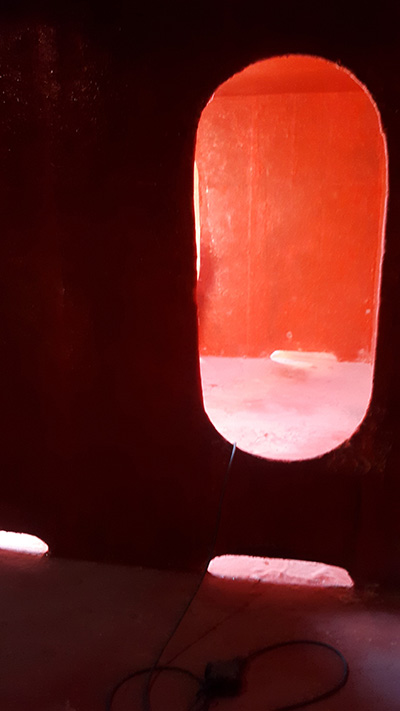

ابعاد هر مخزن12*2.5*2.3 متر و ارتفاع مخزن 2.3 متر است و حدود 20 متر لوله 4 اینچ، 2 متر لوله 10 اینچ، 1 متر لوله 8 اینچ و سه عدد دیوایدر در هر مخزن به ابعاد 2.2*2.5 متر (سطح پشت و روی دیوایدر 30 مترمربع) نیاز به پوشش داشتند.

مخزن فلزی از جنس st37 است که سیال آن HCL 28% است و پوشش بر اساس میزان خوردگی سیال داخل مخزن طراحی گردید.

محل اجرای پروژه در تهران قرار داشت.

پیشنهاد فنی

با توجه به بررسی ‌ها و تحقيقات تيم کارشناسی شرکت فرانگر زرفام و در نظر گرفتن میزان خوردگی سیالات موجود در مخزن فلزی، پوشش کامپوزیتی (متشکل از الياف شيشه و رزین وینیل استر و وینیل استر نووالاک) پیشنهاد می‌ گردد. این پوشش کامپوزیتی، مقاومت بالایی در برابر انواع محلول‌های شیمیایی دارد. نکته مهم در اعمال این نوع پوشش، چسبندگی مناسب لایه کامپوزیتی می باشد.

متریال مورد استفاده

رزین پوشش وینیل استر و وینیل استرنووالاک

الیاف شیشه – از نوع E-Glass و C-glass Tissue

اروزیل

اسید MEKP

آمین DMA

خمیر رنگ

رعایت نسبت اختلاط بین اجزای مختلف جهت عدم تغییر در خواص مکانیکی و شیمیایی پوشش ضروری است.

روش اجرا

1. تمیز کردن سطح داخلی، کف و سقف از چربی و روغن و پوشش های قبلی با استفاده از روش های مکانیکی
2. تعمیر بخش های سوراخ شده با استفاده از نصب PATCH
3. ضخامت سنجی در مورد مخازن مستعمل

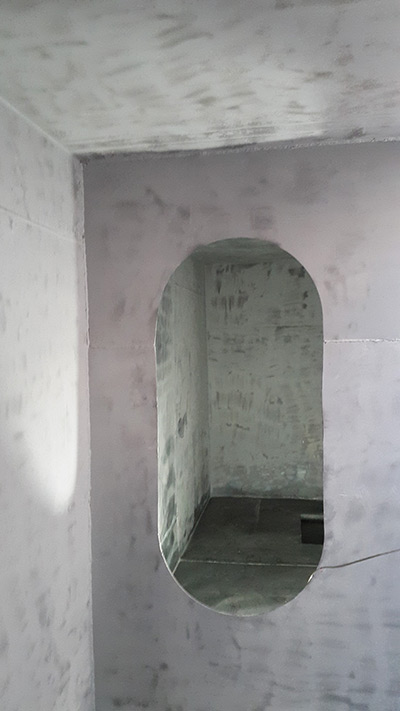

4. سندبلاست سطوح تا رسیدن به زبری SA 2 ½
5. حدود 8 ساعت انتظار
6. R دادن کنج ها (دیوار به کف و همینطور یالها به طور کلی از بین بردن زوایای 90 درجه) با استفاده از بتونه وینیل استر
7. اعمال یک لایه الیاف در کنج ها در محل دیواره از سقف
8. اعمال یک لایه الیاف در دیواره از سقف
9. پس از بند 7 و 8 دورتادور مخزن یک لایه خورده است سپس با ترتیب بالا دو لایه الیاف دورتا دور اعمال شد.
10. سپس سقف اجرا شد.
11. سپس دیوار به کف اجرا شد.
12. سپس سه لایه کف اجرا شد.

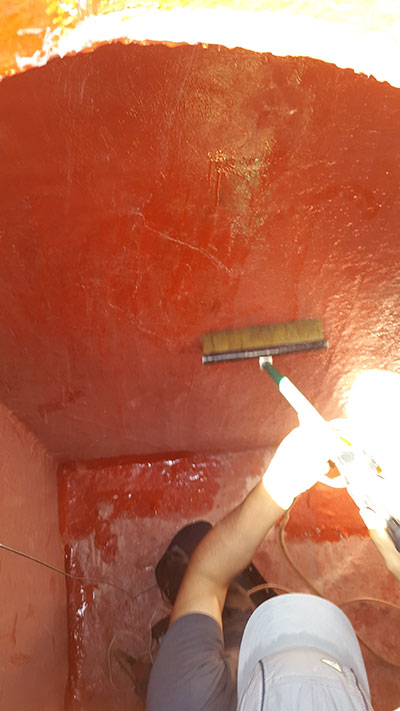

13. در نهایت یک لایه ژل کوت رنگی با ضریب مصرف 900 گرم بر متر مربع در سراسر کار اجرا شد.

14. انتظار تا پخت (حدود 48 ساعت انتظار تا رسیدن به پخت اولیه)
15. تمیزکاری سطح

1. تحویل کار به کارفرما

تست های تحویل

روش اجرا به شرح بالا توسط شرکت فرانگر زرفام انجام شد و کلیه مراحل مورد تایید واحد کنترل کیفیت این شرکت قرار گرفت. تست های تحویل بعد از اجرای کار به صورت زیر انجام شد:

1. ضخامت پوشش سقف بعد از ضخامت سنجی حدود 2.5 میلی متر است.
2. ضخامت پوشش دیواره و کف بعد از ضخامت سنجی حدود 3 میلی متر است.
3. ضخامت پوشش کنج ها بعد از ضخامت سنجی حدود 3.5 میلی متر است.
4. بازرسی چشمی (عدم وجود void و blister ، عدم وجود جدا لایگی، عدم وجود الیاف خشک، عدم وجود نقاط اجرا نشده، بتونه کشی دور منهول ها و ورودی ها) و اصلاح نقاط معیوب

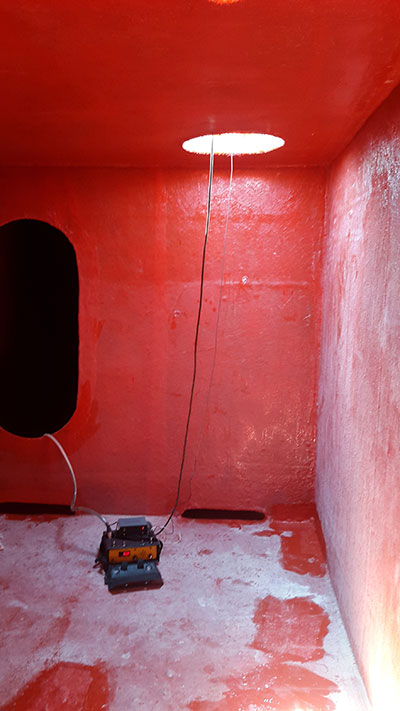

5.  انجام تست هالیدی در 12000 ولت و ترمیم نقاط معیوب
