لاینینگ خط آب دریا (مبدل‌های آفسایت)

کارفرما: پتروشیمی آریا ساسول

نوع پوشش: پوشش کامپوزیتی

زمان اجرا: سال 1398

گارانتی: 5 سال

پروژه لاینینگ خط آب دریا (مبدل های آفسایت) بنا به درخواست کارفرما شرکت پتروشیمی آریا ساسول در سال 1398 در منطقه عسلویه اجرا شده است. در این پروژه با توجه به خوردگی در داخل اسپول ها و سطح فلنج ها پوشش ضد خوردگی توسط شرکت فراسطح زرفام طراحی و اجرا شد. با توجه به این که استفاده از لوله های GRP به دلیل رفتار ترد، هزینه بالا و الزامات اجرایی خاص با مشکلات فراوان روبروست پیشنهاد این شرکت اعمال پوشش داخلی بر پایه کامپوزیتی مقاوم به Corrosion و Erosion در سراسر داخلی اسپول و سطح فلنج ها بوده است. در این پروژه به دلیل آن که لوله ها سالم و بدون خوردگی بود از کامپوزیت صرفا برای جلوگیری از خوردگی استفاده شد در واقع پوشش داخلی تنها نقش Lining دارد و استحکام مکانیکی از فولاد گرفته می شود. (لوله های فولادی حفظ می شود و در داخل آنها پوشش مقاوم به خوردگی اعمال می شود). لازم به ذکر است جنس لوله فلزی بوده و فاقد هر گونه نشتی فعال بوده است. کامپوزیت طراحی شده پوششی متشکل از رزین اپوکسی وینیل استر و الیاف شیشه (C&E-glass) به شکل حصیری و سوزنی و تیشو بوده است.

طراحی پوشش کامپوزیتی ضد خوردگی

یکی از نکات مهم در لاینینگ چسبندگی پوشش به زیر لایه می باشد. ممکن است در اثر گرادیان دما تنش حرارتی که در فصل مشترک به وجود می آید سبب جدایش لایه ها شود. در نتیجه کرنش ایجاد شده در لایه کامپوزیت محاسبه شده است. از طرفی با توجه به اطلاعات موجود در خصوص شرایط محیط (شامل بیشینه وکمینه دمای محیط در زمستان و تابستان و ضریب انتقال حرارت جابجایی‌ برای هوا)، در بحرانی‌ترین شرایط تغییرات دمایی ایجاد شده، تغییرات دما در بیشترین حالت 50 درجه سانتی‌گراد در نظر گرفته شده است.

نحوه چیدمان لایه‌ها به طوری طراحی گردید که تنش پیچشی و برشی بین لایه ها را از بین ببرد.  این طراحی ها با استفاده از کد در نرم افزار MATLAB انجام شده است.

مزایای پوشش های کامپوزیتی نسبت به سایر پوشش ها

الف- به دلیل اینکه این پوشش ها با الیاف بلند مسلح شده اند، خواص مکانیکی (سایشی، کششی و..) بالاتری نسبت به سایر پوشش ها دارند.

ب- پوشش مقاوم در سطح فلنج، چرا که این ناحیه به خواص مکانیکی بالا نیاز دارد.

ج- مقاومت خوردگی بالا از نقطه نظر شیمیایی نسبت به آب دریا.

د- امکان تعمیر در صورت خرابی.

ه- امکان اعمال ضخامت های بالا (پنج میلیمتر در این پروژه)، بنابراین طول عمر بالا و نفوذ ناپذیری بسیار عالی را می تواند از پوشش کامپوزیتی نسبت به دیگر پوشش ها انتظار داشت.

کارفرما: پتروشیمی آریا ساسول

نوع پوشش: پوشش کامپوزیتی

زمان اجرا: سال 1398

گارانتی: 5 سال

روش اجرایی پوشش طراحی شده توسط شرکت فراسطح زرفام

در این پروژه اسپول فاقد هر گونه نشتی بود و نیاز به ترمیم و مقاوم سازی نداشت. در واقع کلیه ترک ها و نقاط آسیب دیده با استفاده از چسب به منظور جلوگیری از رشد ترک ها پر شده است. همچنین هیچ گونه ضعف مکانیکی در اسپول وجود ندارد.

در این پروژه آماده سازی سطح با استفاده از سند بلاست توسط کارفرما انجام شد و سپس لایه چینی کامپوزیت طراحی شده متشکل از ترکیب الیاف شیشه و رزین اپوکسی وینیل استر اجرا شد.

در اجرای این پروژه اعمال درست لایه گذاری روی سطح فلنج بسیار مهم بود تا آب بندی به درستی انجام شود و همچنین رعایت نسبت مناسب رزین به الیاف برای رسیدن به خواص بهینه کامپوزیت بسیار حائز اهمیت بود.

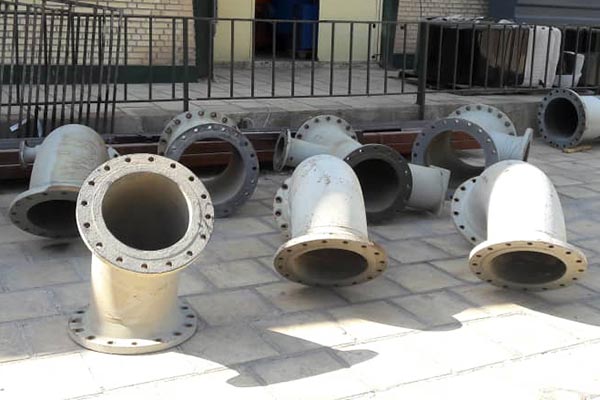

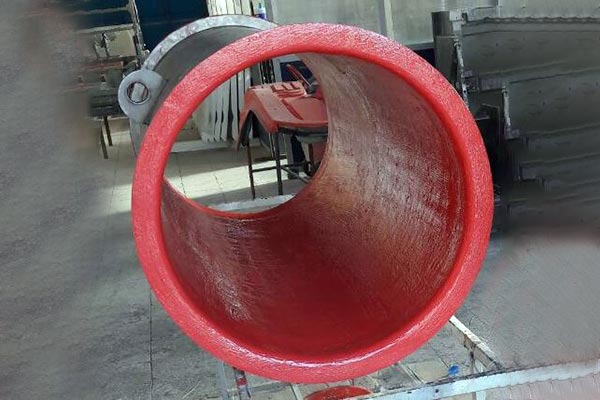

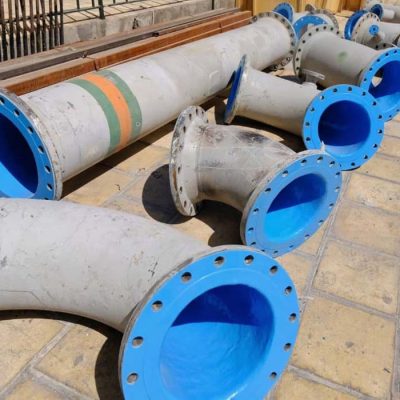

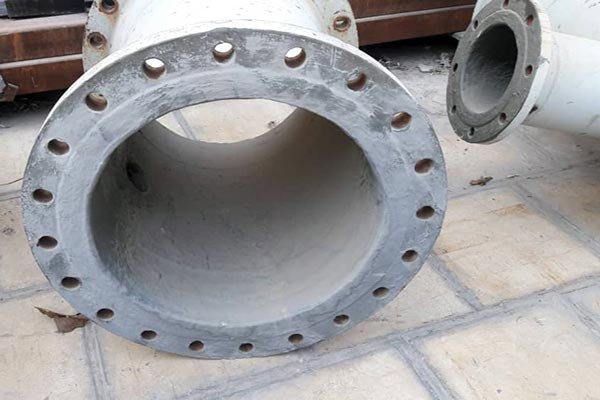

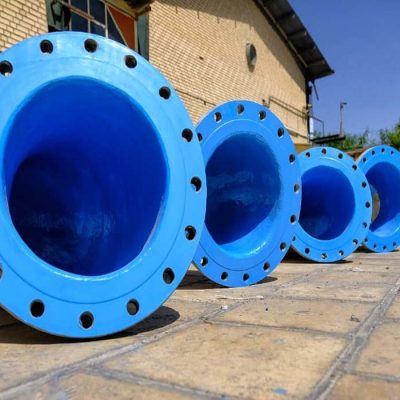

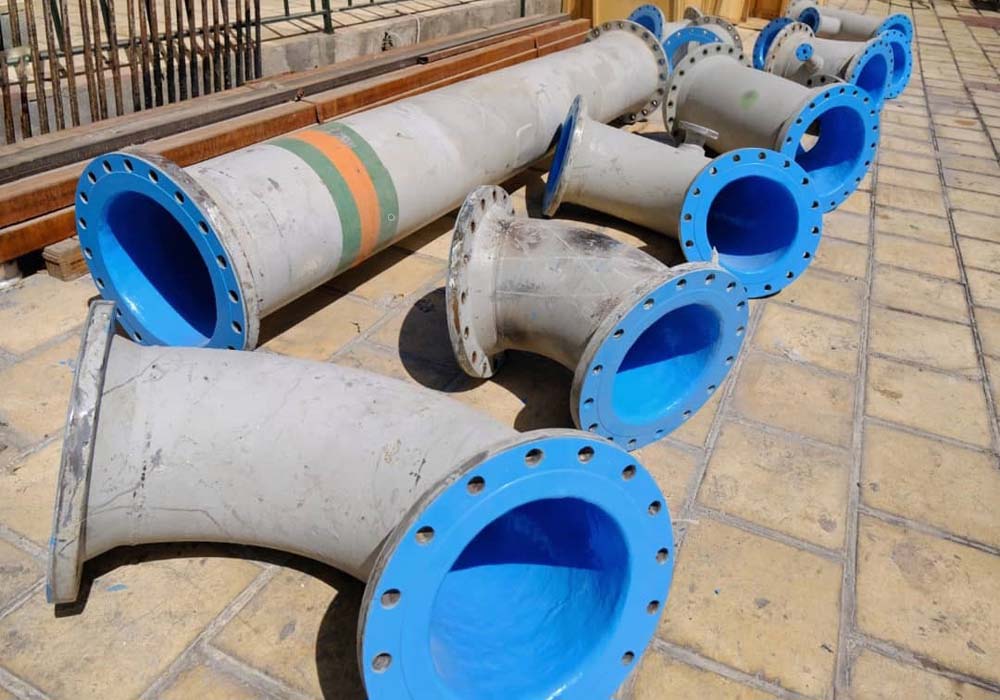

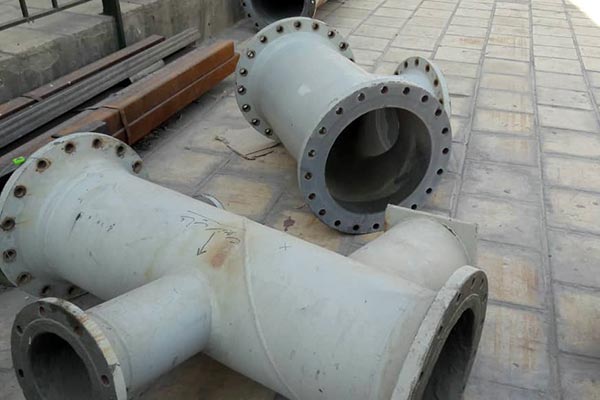

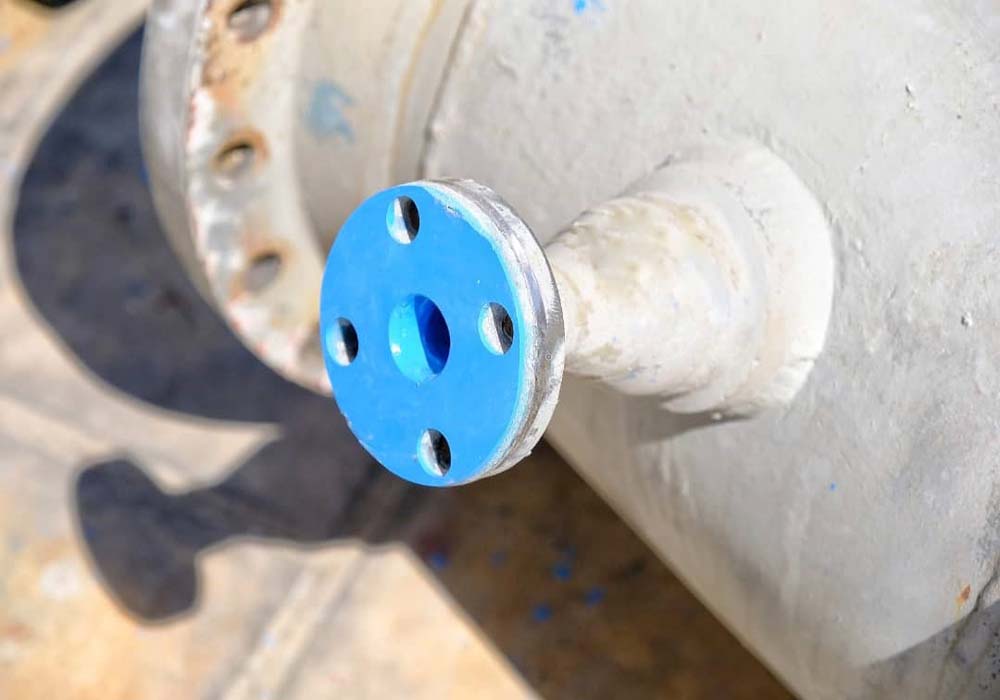

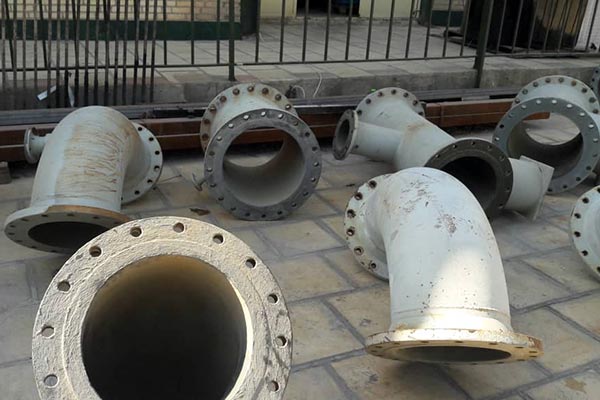

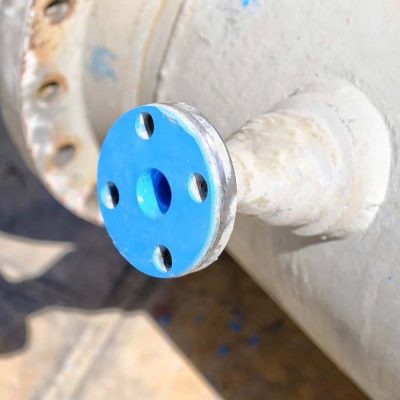

پس از اجرای پوشش و پخت کامل کامپوزیت، لوله ها و فلنج ها در محل مورد نظر نصب شدند و به مدت 5 سال گارانتی شدند. پوشش اجرا شده مطابق با تصاویر زیر است. (تصاویر موجود در سایت)
